Аппаратура дистанционного мониторинга и управления

Аппаратура дистанционного мониторинга и управления

Стоимость по запросу

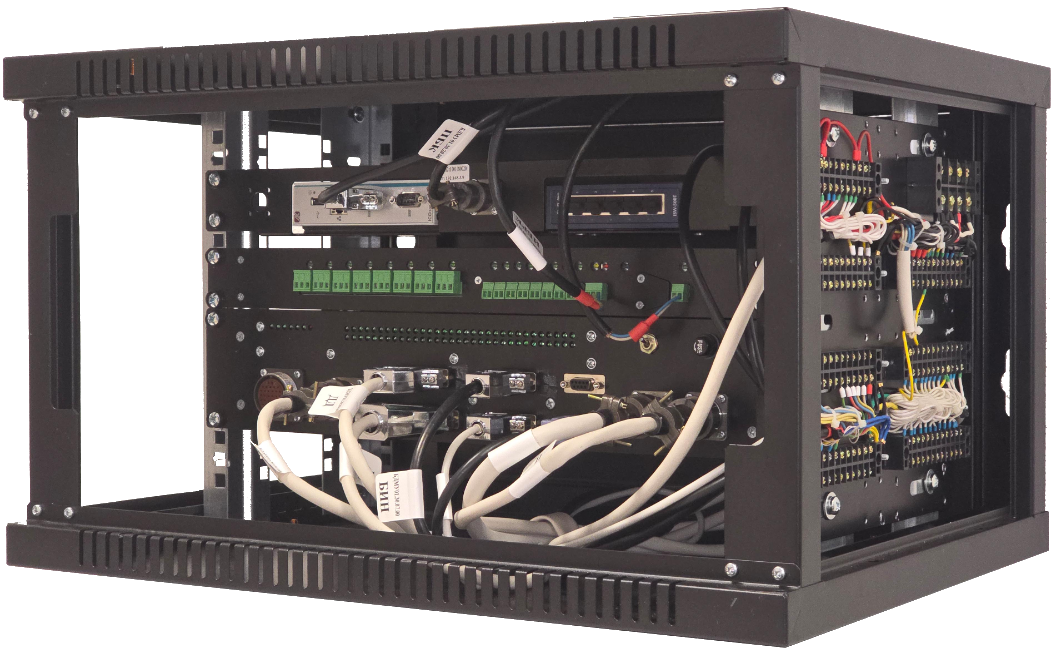

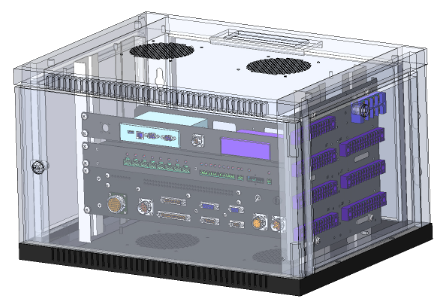

Стойка телеметрии и управления: БДМУ01.00.00.00:

Напряжение питания стойки: = 10..30В постоянного тока.
Питание гальванически развязано, защита полярности подключения, фильтр ЭМП и импульсных перенапряжений, экранирование.
Ток потребления в рабочем режиме (зависит от комплектации и режима) 2.6А
Интерфейсы взаимодействия: Ethernet, RS485/MODBUS RTU;
Рабочий диапазон температур -10°С..+ 50°С (функционирования);
Рабочий диапазон температур -40°С..+60°С (разрешено включение);
Предусмотрена защита питания бортового компьютера и блока БРК от запуска при температуре ниже -18°С и защита от перегрева (выше 70°С) с автоматическим включением при достижении температурного диапазона функционирования в стойке;
Допускается установка на подвижных объектах с использованием виброгасящей платформы.

Блок БРК: БДМУ01.01.00.00:

Блок релейных (дискретных) команд.

Каналов выходных релейных команд — 8 (сухие контакты на переключение 220В 3А);
Каналов входных дискретных 12В -- 8 (гальванически изолированы);
Управление осуществляется со стороны оператора.

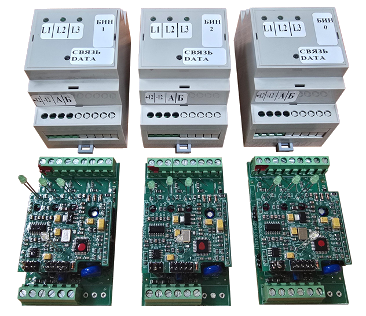

Блок БИН-380: БДМУ01.04.00.00:

Измерение напряжения фаз трехфазной сети переменного тока 0.4кВ.

Диапазон измерения: 60..300В;
Подключение: 3 фазное с нейтралью;
Интерфейс: RS485/MODBUS RTU (гальванически изолирован, защита импульсных перенапряжений, дренаж);
Питание: постоянного тока =12В 100мА со стороны интерфейса (гальванически изолировано; блок работает независимо от наличия сети 0.4кВ).

Аппаратура дистанционного мониторинга и управления

Телеметрия и управление

Аппаратура предназначена для дистанционного мониторинга состояния и управления дополнительными каналами комплекта устройств, а также для осуществления специальных функций — контроля несанкционированного доступа и автоматики пожаротушения, с включением соответствующих светозвуковых извещателей. Передача телеметрии на аппаратуру Заказчика и прием команд управления осуществляется с использованием интерфейса Ethernet

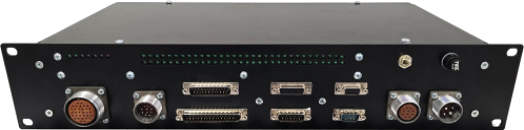

Блок А: БДМУ01.07.00.00:

Блок автоматики, питания и измерений.

Каналов измерения температуры: 2 канала выносных (датчики БДМУ01.20.01.00 - экранированные термисторы NTC 10k/3950) +1 канал контроля собственной температуры в блоке;
Каналов контроля конденсации влаги — 1 (в блоке А);
Каналов входных аналоговых - 2;
Каналов контроля шлейфов несанкционированного доступа (гальванически
изолированы) — 4;
Канал контроля датчика задымления (гальванически изолирован) — 1;
Канал контроля напряжения постоянного тока питания стойки (БИН-ПТ);
Каналы входные (гальванически изолированы) от специальной аппаратуры — 5;
Каналы выходные на специальную аппаратуру — 6;
Каналов разовых импульсных команд — 2 (активация пожаротушения и расцепителей сети питания);
Канал разовой импульсной специальной команды — 1;
Каналов включения светозвуковых извещателей — 3 (12В 3А);
Автоматика сработки пожаротушения и охраны несанкционированного доступа (активация с внешней выносной панели через ключи);
Принудительная выдача разовых команд оператором дистанционно;
Канал вторичного питания шлейфных датчиков 12В 0.4А стабилизированное (гальванически изолировано);
Канал вторичного питания датчиков 24В 80мА (гальванически изолирован);
Канал вторичного питания линии MODBUS выносных блоков телеметрии/управления (на БИН-380, установки кондиционирования и т.д.) 12В 1А стабилизированное (гальванически изолирован);
Каналов интерфейса RS485/MODBUS RTU -- 2 (1 канал на выносные блоки телеметрии/управления, 1 канал внутреннего обмена), (гальванически изолированы, защита от импульсных перенапряжений, дренаж, экранирование);
Каналов вторичного питания блоков стойки (=12В стабилизированное) - 2 (гальванически изолированы);
Предусмотрено подключение выносной панели управления/контроля (ПУ БДМУ01.09.00.00);
Предусмотрено локальное обновление ПО блока А в полевых условиях (разъем прошивки).

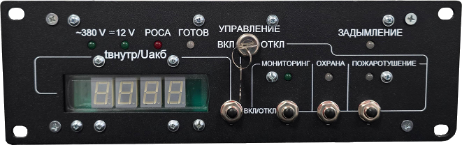

Блок ПУ: БДМУ01.09.00.00:

Панель управления.

Индикация: наличие напряжения шин АВР 380В, напряжения питания постоянного тока, температуры в стойке, конденсации влаги, набора готовности, активации автоматики пожаротушения и извещателей, задымления в отсеке специальной аппаратуры;
Управление: ключ разрешения управления, включение/отключение аппаратуры, включение/отключение автоматики пожаротушения и извещателей.

Блок бортового компьютера: БДМУ01.05.00.00:

Предусмотрено локальное обновление ПО бортового компьютера в полевых условиях.

Компьютер: Встраиваемый безвентиляторный компьютер, монтаж на DIN-рейку, процессор Intel® Celeron® N3350,1.1 ГГц, 1x mSATA, 1 x VGA, 1 GbE LAN, 2 x DB9 RS-232/422/485, 2 x USB 2.0, 1 х DIO, 1 x Full-size PCIе Mini (mSATA/PCIe/USB), 1 x Full-size PCIе Mini (USB/PCIe), 1 х SIM, 12~24 В DC, -20....+70°C

Свитч Ethernet: Промышленный компактный коммутатор имеет 5-портов 10/100TX, подходящий для промышленного использования, в прочном, но компактном корпусе стандарта IP30 так-же имеет широкую резервную систему питания (12~48 В постоянного тока или 24 В переменного тока). ISW-500T способен работать в любых суровых условиях с рабочей температурой в диапазоне от -40 до 75 градусов °C.

В текущей версии, по желанию заказчика, реализован упрощенный административный и пользовательский web интерфейс и api полностью дублирующие по функционалу.

Данные от блока автоматики передаются по websocket.
